Импорт координат точек в Autocad 2000-2013 из текстовых файлов
![Импорт точек в Autocad](assets/img/import-autocad.png)
Программа загружает (импортирует) координаты точек из файлов формата *.txt, *.csv, *. tsv в программу Autocad версии 2000-2013 .
Файл c координатами для импорта может быть сформирован вручную, или с помощью программы GroundArc TSP или другой программы.
Работа с программой:

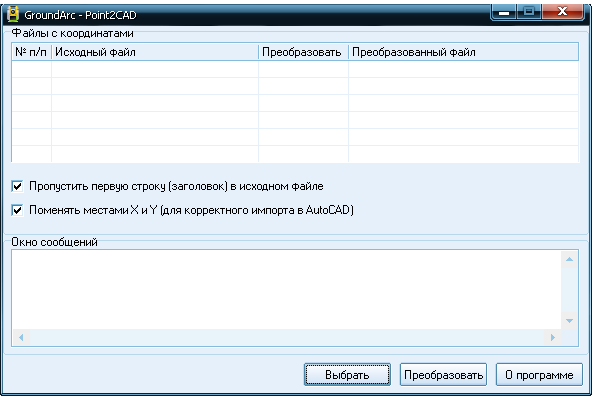

1. Запустить программу Point2CAD:
![Запуск Point2CAD](/uploads/point2cad/screenshots/запуск-point2cad.png)

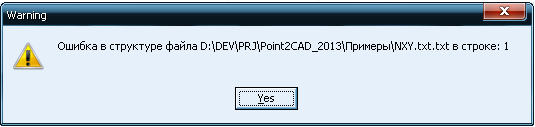

Если в файле присутствует строка заголовок с обозначениями столбцов (см. пример файла №1, первая строка «N X Y H»), то необходимо установить флаг «Пропустить первую строку (заголовок) в исходном файле». Если этого не сделать, то Point2CAD выдаст окно с сообщением об ошибке.
![Ошибка Point2CAD](/uploads/point2cad/screenshots/ошибка-point2cad.png)
По умолчанию, в Autocad не совпадает направление осей с геодезическими, для этого случая нужно установить флаг «Поменять местами X и Y (для корректного импорта в AutoCAD)».

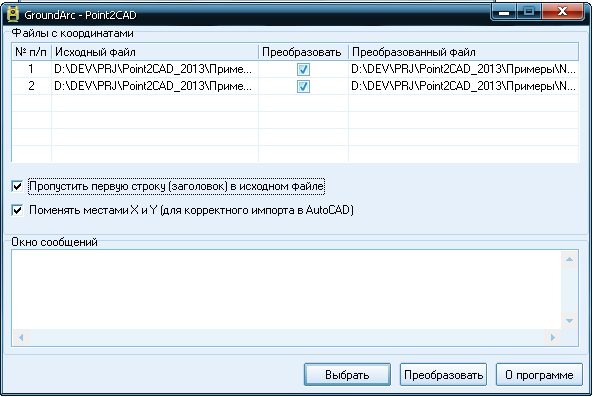

2. Выбрать файлы для импорта:
![Выбор данных для импорта в Point2CAD](/uploads/point2cad/screenshots/выбор-данных-point2cad.png)

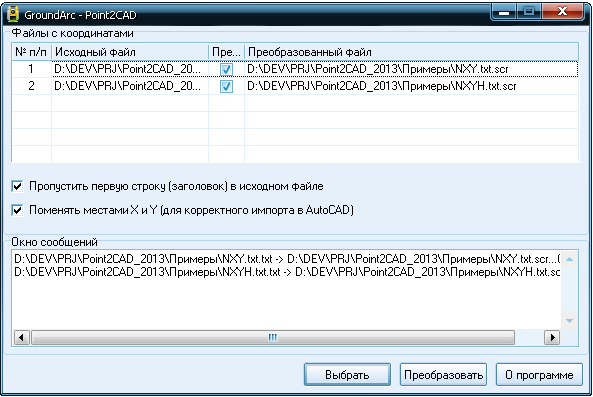

3. Преобразовать данные, нажав кнопку «Преобразовать»:
![Преобразование в Point2CAD](/uploads/point2cad/screenshots/преобразовать-point2cad.png)
В окне сообщений появится ход процесса преобразования;
В папке с исходными данными появятся документы с расширением *.src;

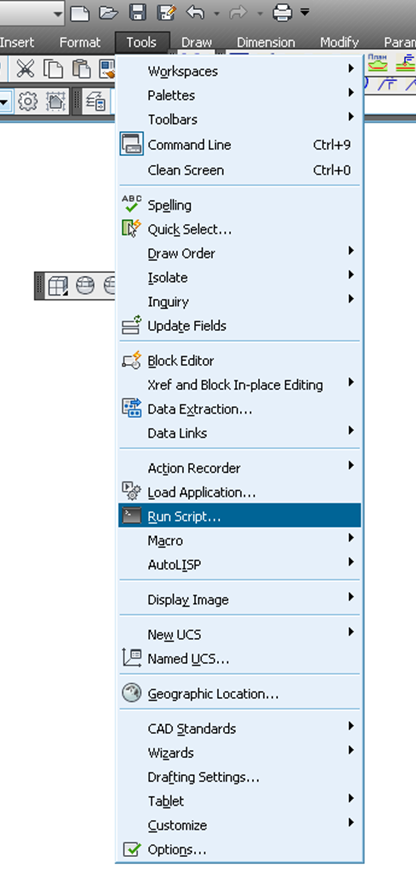

4. Для импорта в Autocad координат точек, нужно запустить Autocad и выбрать меню «Tool->Run Script»
![Загрузка точек в AutoCAD](/uploads/point2cad/screenshots/загрузка-в-autocad.png)

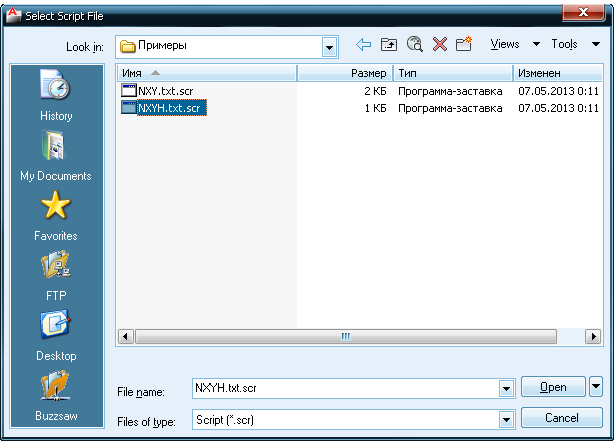

Затем указать документ *.src с координатами, получившийся в результате работы программы
![Загрузка точек в AutoCAD из файла](/uploads/point2cad/screenshots/загрузка-в-autocad-из-файла.png)

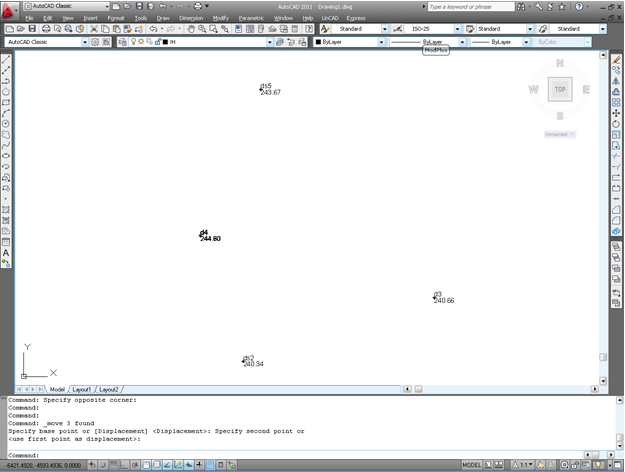

После чего нажать кнопку «Open» На экране появятся точки, с координатами из загруженного документа
![Отображение точек в AutoCAD](/uploads/point2cad/screenshots/отображение-точек-в-autocad.png)

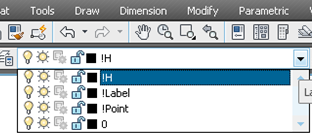

Загруженные точки распределяются по следующим слоям
![Распределение по слоям в AutoCAD](/uploads/point2cad/screenshots/распределение-по-слоям-в-autocad.png)
Слой !H – отметки, !Label – имена (названия, номера) точек, !Point – точки с координатами.
Точки в Autocad передаются примитивом «Point», поднятым на отметку из файла с координатами.
