Шаблоны и формы СПДС

Набор шаблонов и форм стандарта СПДС для Autocad, Microsoft Word и Microsoft Visio предназначен для разработки и оформления проектной и рабочей документации для строительства в соответствии нормативной документацией. Этот набор шаблонов будет полезен проектным организациям, проектировщикам для разработки проектной и рабочей документации, а также студентам и преподавателям высших и средних специализированных учебных заведений.

Купить Скачать

Эффективность использования набора форм и шаблонов доказана на практике. В частности, проектная и рабочая документация, выполненная с применением этого набора форм и шаблонов, успешно проходит государственную и разнообразные ведомственную экспертизы. На 2012 г. с применением данного набора шаблонов и форм стандарта СПДС выполнено более 200 разнообразных комплектов проектной документации.

Набор состоит из более чем 80 шаблонов и форм, выполненных в строгом соответствии с требованиями ГОСТ 21.1101-2009, ГОСТ 21.110-95 и другими стандартами. Практически все формы и табличные документы представлены с возможными вариантами заполнения. Кроме стандартных и определенных нормативами форм, в наборе также имеются специфические формы, применяемые при проектировании объектов сетей связи, охранной и пожарной сигнализации. Дополнительно в набор включены отмененные формы (например, ведомость объемов работ), которые широко используются в практике проектирования.

Преимущества

С помощью этого набора шаблонов можно получить документацию практически любого содержания и формы. Формы можно комбинировать и редактировать: например, пользователь может добавлять логотипы, изменять размеры рамок при печати с особыми настройками или на определенных моделях принтеров.

Использование этого набора форм и шаблонов позволяет сэкономить время на подготовке документации и снизить риск ошибок при вводе данных.

Комплектация

В набор форм и шаблонов входят:

• все бланки, форматы, штампы, титульные листы и обложки по ГОСТ 21.1101-2009;
• спецификации по ГОСТ 21.110-95;
• ведомости объемов работ, ведомости потребности в материалах;
• кабельный и трубные журналы и ведомости (различные варианты);
• таблицы данных ПРТО и РРС (для проектировщиков сетей GSM, РРС);
• специальные таблицы для проектирования объектов радиосвязи.

Перечень основных форм в комплекте СПДС

Дополнительно в набор включены формы и шаблоны в формате *.doc (Microsoft Word) и *.vsd (Microsoft Visio), которые дублируют соответствующие формы формата AutoCAD. Эта возможность позволяет использовать традиционную технологию проектирования, при которой текcтовые документы оформляются в Microsoft Word, а графические объекты — в AutoCAD. Формы MS Word выполнены с автоматической нумерацией страниц и с автоматическим выбором типа основной надписи в зависимости от номера страницы. Формы и шаблоны в формате *.vsd (Microsoft Visio) дополнительно содержат условные обозначения элементов схем.

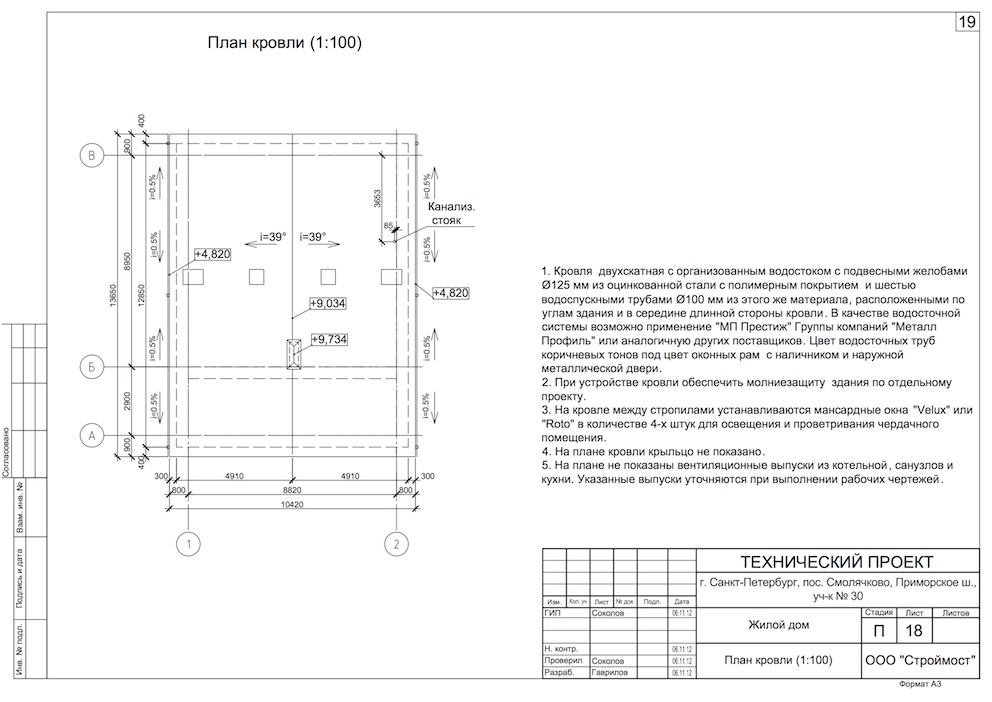

Примеры использования

Образцы

Совместимость

Набор форм и шаблонов можно использовать во всех версия Autocad 2008-2012 (в т.ч. в версии Lite). Установка дополнительных программ для использования набора не требуется.

Нужно больше дополнений?

Наш набор шаблонов и форм постоянно обновляется. Если вы хотите, чтобы в наборе появилась новая таблица или форма — пожалуйста, напишите нам об этом.
